強力型電動操作機 |
| ＡＥ シリーズ ・ ＡＤ シリーズ ・ ＨＤ シリーズ |
| 分 類 | ＡＥ２型/ＡＥ１型 | |||||||||
| ボールバルブ専用 | バタフライ・ボールバルブ用 | |||||||||
| 操作機型式 | − | − | AE1-360 | AE1-700 | AE1-120 | AE1-300 | AE1-600 | AE1-02K | AE1-06K | |
| AE2-120 | AE2-360 | AE2-360 | AE2-700 | AE2-120 | AE2-300 | AE2-600 | AE2-02K | AE2-06K | ||
| 定格トルク N・m |
12 | 36 | 36 | 70 | 12 | 30 | 60 | 200 | 600 | |
| 開閉時間 | AE1 | − | − | 7.2/6 s | 15/12 s | 10/8.5 s | 7.2/6 s | 15/12 s | 30/25 s | 30/25 s |
| AE2 | *3〜4.5 s | *9〜14 s | 8.2/7 s | 16/13 s | 11/9.5 s | 8.2/7 s | 16/13 s | 31/26 s | 31/26 s | |
| 消費電力 | AE1 | − | − | 60VA | 60VA | 19VA | 60VA | 110VA | 350VA | |
| AE2 | *24VA MAX. | *24VA MAX. | 26VA | |||||||
| 電 源 |
*DC24V
|
AC100/110V(50/60Hz) AC200/220V(50/60Hz) |
AC100/110V(50/60Hz), AC200/220V (50/60Hz) | |||||||
| モータ | *DCモータ | リバーシブルモータ | シンクロナスモータ | リバーシブルモータ メカニカルブレーキ (内蔵式) |
||||||
| モータ保護 | AE1 | − | サーマルプロテクタ式 | サーマルプロテクタ式 | ||||||
| AE2 | *カーレントリミッタ式 | タイマ式 | タイマ式 | |||||||
| 周囲温度 | -20〜55℃ | |||||||||
| 負荷時間率 | 20% 15min. （使用周囲温度が+５０℃を超える場合は 10% 15mm.） | |||||||||
| その他 | アルミダイカストケース（アクリル樹脂系焼付塗装） | |||||||||
| IP65相当(JIS C 0920)防噴流形 結露対策：スペースヒータ内蔵(3.0W) | ||||||||||
| 電線引込形式：G1/2×2口 （Ø6〜12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付） |
||||||||||
| 端子台：ねじ端子台Ｍ3 アース用ねじＭ3 | ||||||||||
| 手動操作：手動操作軸付 | ||||||||||
| *AE2型 DC24Vの場合 |
| 分 類 | ＡＤ２型/ＡＤ１型/ＡＤ０型 | ＨＤ２型/ＨＤ１型/ＨＤ０型 | ||||
| 強力DCモータ使用/一般形 | 強力DCモータ使用/高速開閉形 | |||||
| 操作機型式 | AD2-300 | AD2-700 | HD2-300 | HD2-700 | HD2-02K | HD2-06K |
| AD1-300 | AD1-700 | HD1-300 | HD1-700 | HD1-02K | HD1-06K | |
| AD0-300 | AD0-700 | HD0-300 | HD0-700 | HD0-02K | HD0-06K | |
| 定格トルク N・m |
30 | 70 | 30 | 70 | 200 | 600 |
| 開閉時間 | 3 〜 4 s | 6 〜 10 s | 1 〜 2 s | 3 〜 5 s | 8 〜 15 s | 24 〜 45 s |
| 消費電力 | AC電源：100VA MAX. DC電源： 80VA MAX. |
AC電源：150VA MAX. DC電源：120VA MAX. |
||||
| 電 源 | AC100/110V(50/60Hz), AC200/220V (50/60Hz) DC24V（AD1/HD1型はDC電源製作不可） AD0/HD0型はDC電源専用 |
|||||
| モータ | DCモータ | DCモータ | ||||
| モータ保護 | カーレントリミッタ式 (AD1: サーミスタ式) |
カーレントリミッタ式 (HD1: サーミスタ式) |
||||
| 周囲温度 | -20〜55℃ | |||||
| 負荷時間率 | 20% 15min. | |||||
| その他 | アルミダイカストケース（アクリル樹脂系焼付塗装） | |||||
| IP65相当(JIS C 0920)防噴流形 結露対策：スペースヒータ内蔵 | ||||||
| 電線引込形式：G1/2×2口 （Ø6〜12mmキャブタイヤケーブル用ケーブルグランド×1、プラグ×1 付） |
||||||
| 端子台：ねじ端子台Ｍ3 アース用ねじＭ3 | ||||||
| 手動操作：コネクタ直接操作（クラッチ式） ※HD□-06Kは手動操作軸付（クラッチ式） | ||||||

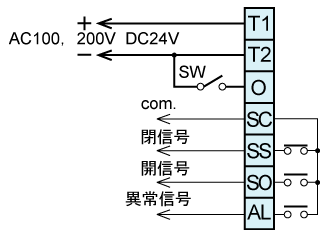

| ■ 結 線 図 |
|
|||
スイッチS端子側で閉（ポジション ）SS端子有電圧信号出力スイッチO端子側で開（ポジション  ）SO端子有電圧信号出力 |
|
|||||||||
| スイッチOFFで閉（ポジション）SC-SS端子間導通 スイッチON で開（ポジション ）SC-SO端子間導通 |
|
|||||||
| ２端子＋、３端子−通電で閉（ポジション）１端子有電圧信号出力 ２端子−、３端子＋通電で開（ポジション ）４端子有電圧信号出力 |
